Points clés techniques du système de détection, d'alarme et de surveillance du méthane

Points clés techniques du système de détection, d"alarme et de surveillance du méthane

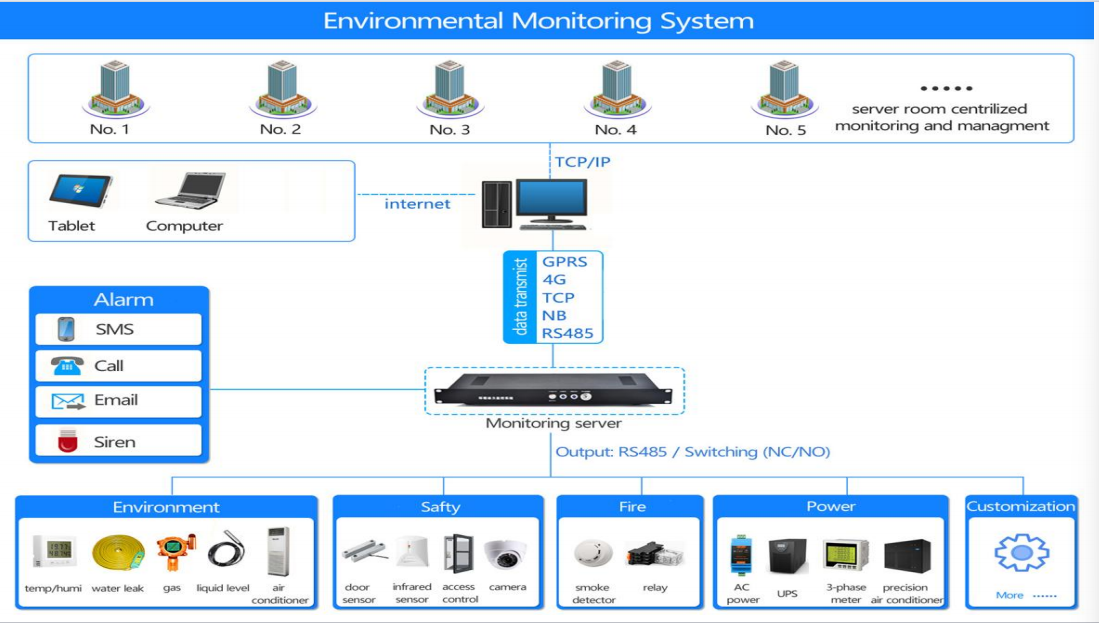

La conception de l"architecture du système implique l"installation de capteurs de méthane antidéflagrants dans les zones où le méthane est sujet à la génération ou aux fuites. Des capteurs à combustion catalytique ou à principe électrochimique sont sélectionnés, avec une plage de détection couvrant 0-100 % LIE ou 0-5 000 ppm, et une précision de ≤ ± 3 %. La plage de température de fonctionnement du capteur est de -20 ℃ à 70 ℃. Les données peuvent être transmises via une connexion filaire via des signaux de courant 4-20 mA ou un bus RS485, ou sans fil en utilisant la technologie 4G/5G ou LoRa pour la transmission de données à distance.

Il est recommandé de définir deux niveaux de seuils d"alarme (alarme basse : 10 % LIE ; alarme haute : 20 % LIE). Lorsque le seuil est dépassé, une alarme sonore et lumineuse (≥90 décibels) et un verrouillage de relais (comme le démarrage du ventilateur d"extraction) seront déclenchés. Le prétraitement des données peut être réalisé, prenant en charge la visualisation des données, l"affichage des courbes en temps réel et l"enregistrement du journal des alarmes. Les données peuvent être visualisées via un site Web ou une application, et les informations d"alarme peuvent être reçues par SMS ou par notifications push d"application.

Le module de surveillance en temps réel collecte en continu des données sur la concentration de méthane, la température et l"humidité et affiche les valeurs PPM ou % LIE sur l"écran LCD. Il peut réaliser un verrouillage d"alarme, tel que le verrouillage de l"alarme sonore et lumineuse avec le système d"échappement et la vanne d"arrêt d"urgence, pour former une boucle fermée « détection - alarme - réponse ».
