Le compteur électrique multifonction triphasé doit mesurer tous les paramètres électriques triphasés : courant triphasé, tension triphasée, puissance active triphasée, puissance active en phase combinée, puissance réactive triphasée, puissance réactive en phase combinée, puissance apparente triphasée, puissance apparente en phase combinée, facteur de puissance triphasé.
| État de disponibilité: | |
|---|---|
| Quantité: | |

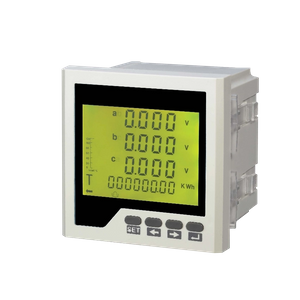

Le compteur électrique multifonction triphasé AC 380 V SPD194E-9S4 est une solution de surveillance de l'alimentation de haute précision conçue pour les applications industrielles, commerciales et résidentielles à grande échelle. Ce compteur électrique triphasé fournit une mesure complète de tous les paramètres électriques critiques, notamment le courant, la tension, la puissance, l'énergie et le facteur de puissance, offrant ainsi aux utilisateurs des informations en temps réel sur la consommation électrique et les performances du système. Construit avec une technologie d'isolation avancée et une collecte de courant basée sur un transformateur, le compteur garantit une fiabilité et une précision élevées, même dans des environnements à haute puissance. En tant que compteur électrique multifonction , il prend en charge la communication via RS485 et offre des sorties programmables, ce qui en fait un outil indispensable pour la gestion de l'énergie, le contrôle des coûts et la maintenance du système. Qu'il soit utilisé dans des usines, des immeubles de bureaux ou des salles de distribution d'énergie, le SPD194E-9S4 allie durabilité, polyvalence et conception conviviale pour répondre aux besoins de surveillance de l'alimentation les plus exigeants.
Le compteur électrique multifonction triphasé AC 380 V SPD194E-9S4 est une solution de surveillance de l'alimentation de haute précision conçue pour les applications industrielles, commerciales et résidentielles à grande échelle. Ce compteur électrique triphasé fournit une mesure complète de tous les paramètres électriques critiques, notamment le courant, la tension, la puissance, l'énergie et le facteur de puissance, offrant ainsi aux utilisateurs des informations en temps réel sur la consommation électrique et les performances du système. Construit avec une technologie d'isolation avancée et une collecte de courant basée sur un transformateur, le compteur garantit une fiabilité et une précision élevées, même dans des environnements à haute puissance. En tant que compteur électrique multifonction , il prend en charge la communication via RS485 et offre des sorties programmables, ce qui en fait un outil indispensable pour la gestion de l'énergie, le contrôle des coûts et la maintenance du système. Qu'il soit utilisé dans des usines, des immeubles de bureaux ou des salles de distribution d'énergie, le SPD194E-9S4 allie durabilité, polyvalence et conception conviviale pour répondre aux besoins de surveillance de l'alimentation les plus exigeants.
Le compteur offre une mesure de haute précision du courant triphasé, de la tension, de la puissance active, de la puissance réactive, de la puissance apparente, de l'énergie et du facteur de puissance. Sa technologie de détection avancée garantit une collecte de données précise, permettant aux utilisateurs de surveiller la consommation d'énergie et l'efficacité du système en toute confiance.
Doté d'une isolation complète des circuits d'alimentation, de collecte et de communication , le compteur minimise les interférences entre les composants, améliorant ainsi la fiabilité et la stabilité. Cette conception d'isolation protège également le compteur des pointes de tension et des surtensions électriques, prolongeant ainsi sa durée de vie.
Utilise une technologie de collecte de courant basée sur un transformateur pour gérer les mesures de courant de haute puissance. Cette conception garantit une détection de courant sûre et précise dans les environnements industriels où les charges de puissance sont importantes, éliminant ainsi le risque de dommages dus à une surintensité.
Équipé d'un port de communication RS485 prenant en charge le protocole MODBUS-RTU, le compteur permet une transmission transparente des données vers des systèmes de surveillance centraux, des systèmes SCADA ou des logiciels de gestion de l'énergie. Les utilisateurs peuvent accéder à distance aux données d'alimentation en temps réel et historiques à des fins d'analyse et de reporting.
Offre une sortie analogique programmable (0/4~20 mA ou 0~5/10 V) et une sortie relais programmable , permettant une personnalisation pour des applications spécifiques. La sortie analogique peut être configurée pour représenter différents paramètres électriques, tandis que la sortie relais peut déclencher des alarmes en cas de conditions anormales telles qu'une surtension ou une surintensité.
Comprend une entrée de commutateur de télémétrie à nœud sec passif , qui peut être utilisée pour surveiller l'état des appareils externes (tels que des disjoncteurs ou des commutateurs). Cette fonctionnalité étend les fonctionnalités du compteur au-delà de la mesure de puissance, ce qui en fait un outil complet de surveillance du système.
Dispose d'un écran LCD IHD qui fournit des informations claires et faciles à lire sur les paramètres électriques. L'affichage passe en revue les mesures clés ou peut être réglé manuellement pour afficher des données spécifiques, garantissant un accès rapide aux informations critiques.
Construit avec une isolation robuste et des capacités de tension de tenue élevées, le compteur répond à des normes de sécurité strictes. Sa résistance d'isolation et ses performances de tenue à la tension protègent les utilisateurs et les équipements des risques électriques, garantissant un fonctionnement sûr dans tous les environnements.
Le compteur offre une mesure de haute précision du courant triphasé, de la tension, de la puissance active, de la puissance réactive, de la puissance apparente, de l'énergie et du facteur de puissance. Sa technologie de détection avancée garantit une collecte de données précise, permettant aux utilisateurs de surveiller la consommation d'énergie et l'efficacité du système en toute confiance.
Doté d'une isolation complète des circuits d'alimentation, de collecte et de communication , le compteur minimise les interférences entre les composants, améliorant ainsi la fiabilité et la stabilité. Cette conception d'isolation protège également le compteur des pointes de tension et des surtensions électriques, prolongeant ainsi sa durée de vie.
Utilise une technologie de collecte de courant basée sur un transformateur pour gérer les mesures de courant de haute puissance. Cette conception garantit une détection de courant sûre et précise dans les environnements industriels où les charges de puissance sont importantes, éliminant ainsi le risque de dommages dus à une surintensité.
Équipé d'un port de communication RS485 prenant en charge le protocole MODBUS-RTU, le compteur permet une transmission transparente des données vers des systèmes de surveillance centraux, des systèmes SCADA ou des logiciels de gestion de l'énergie. Les utilisateurs peuvent accéder à distance aux données d'alimentation en temps réel et historiques à des fins d'analyse et de reporting.
Offre une sortie analogique programmable (0/4~20 mA ou 0~5/10 V) et une sortie relais programmable , permettant une personnalisation pour des applications spécifiques. La sortie analogique peut être configurée pour représenter différents paramètres électriques, tandis que la sortie relais peut déclencher des alarmes en cas de conditions anormales telles qu'une surtension ou une surintensité.
Comprend une entrée de commutateur de télémétrie à nœud sec passif , qui peut être utilisée pour surveiller l'état des appareils externes (tels que des disjoncteurs ou des commutateurs). Cette fonctionnalité étend les fonctionnalités du compteur au-delà de la mesure de puissance, ce qui en fait un outil complet de surveillance du système.
Dispose d'un écran LCD IHD qui fournit des informations claires et faciles à lire sur les paramètres électriques. L'affichage passe en revue les mesures clés ou peut être réglé manuellement pour afficher des données spécifiques, garantissant un accès rapide aux informations critiques.
Construit avec une isolation robuste et des capacités de tension de tenue élevées, le compteur répond à des normes de sécurité strictes. Sa résistance d'isolation et ses performances de tenue à la tension protègent les utilisateurs et les équipements des risques électriques, garantissant un fonctionnement sûr dans tous les environnements.
Prend en charge les configurations de connexion triphasées à quatre fils et triphasées à trois fils, ce qui le rend compatible avec différentes configurations de systèmes électriques. La conception d'entrée flexible permet au compteur d'être utilisé dans les systèmes électriques industriels, commerciaux et résidentiels.
Conçu pour gérer une large gamme d'entrées de tension et de courant, le compteur s'adapte aux différentes spécifications du système électrique. Sa capacité de surcharge garantit une mesure précise même lors de pics temporaires de tension ou de courant.
Fonctionne sur une alimentation CA standard (avec une alimentation CA/CC à large plage en option), garantissant la compatibilité avec la plupart des systèmes d'alimentation. La conception de l'alimentation électrique minimise la consommation d'énergie, ce qui rend le compteur économe en énergie.
Conforme au protocole international MODBUS-RTU, permettant une intégration transparente avec des systèmes et logiciels de surveillance tiers. La vitesse de communication est réglable, permettant une optimisation pour différentes exigences de transmission de données.
Sortie analogique programmable pour transmettre les données des paramètres électriques à des appareils externes et sortie relais programmable pour déclencher des alarmes ou contrôler des équipements externes. Les sorties sont configurables via un logiciel ou des paramètres manuels.
Couvre tous les paramètres électriques critiques, y compris le courant triphasé, la tension, la puissance active/réactive/apparente, l'énergie, le facteur de puissance et la fréquence. Chaque catégorie de mesure répond à des normes de haute précision pour une collecte de données fiable.
Écran LCD IHD avec cycle multi-paramètres ou sélection manuelle. L'écran est rétroéclairé (en option) pour une visibilité dans des environnements faiblement éclairés, garantissant ainsi une lecture facile des données à tout moment.
Conçu pour fonctionner dans une large plage de températures, le compteur convient aux installations intérieures telles que les salles de distribution électrique, les usines et les bâtiments commerciaux. Sa plage de température de stockage permet un transport et un stockage en toute sécurité dans diverses conditions.
Signal saisir | Connexion | Triphasé à quatre fils/Triphasé à trois fils | |
Tension | Gamme | 400V/100V | |
Surcharge | Dernier : 1,2 multiple Instantané : 2 multiples | ||
Pouvoir consommation | <1VA | ||
Actuel | Gamme | 5A/1A | |
Surcharge | Dernier : 1,2 multiple Instantané : 2 multiples | ||
Pouvoir consommation | <1VA | ||
Fréquence | 40 ~ 65 Hz | ||
Alimentation | AC220V (par défaut) ou AC/DC80-270V | ||
Impulsion d'énergie électrique | Sortie du collecteur de couplage optique passif Largeur d'impulsion fixe 80 mS ± 20 % | ||
Communication | Port de communication RS485, isolation de couche physique Conforme à la norme internationale MODBUS-RTU protocole, vitesse de communication 1200 ~ 9600 Types d'essai N81,E81,O81 | ||
Sortie analogique | Sortie de transmission 0/4 ~ 20 mA ou 0 ~ 5/10 V Réglage programmable de ces éléments et valeurs correspondantes | ||
Sortie relais | Sortie relais programmable/alarme Capacité 5A/250VAC 5A/30VDC Alarme de batterie programmable, entrée de commutation, entrée analogique ou mode à distance | ||
Commutateur de télémétrie | Mesure d'entrée de commutateur de télémétrie, entrée de nœud sec passif Sortie d'alarme de corrélation programmable | ||
Classe de mesure | Courant：0,2 Fréquence：±0,1 Hz Énergie active : 0,5 S Énergie réactive ：1 Entrée analogique : 0,5 | ||
Mode d'affichage | Écran LCD IHD | ||
Environnement | Température de fonctionnement : -10 ~ 55 ℃ Température de stockage : -20 ~ 75 ℃ | ||
Sécurité | Isolation : signal, source d'alimentation, résistance de coque de la borne de sortie > 5 MΩ Résistance : sortie de signal, source d'alimentation, sortie > AC2KV | ||
Dimension | Dimension:96*96 | ||
Prend en charge les configurations de connexion triphasées à quatre fils et triphasées à trois fils, ce qui le rend compatible avec différentes configurations de systèmes électriques. La conception d'entrée flexible permet au compteur d'être utilisé dans les systèmes électriques industriels, commerciaux et résidentiels.
Conçu pour gérer une large gamme d'entrées de tension et de courant, le compteur s'adapte aux différentes spécifications du système électrique. Sa capacité de surcharge garantit une mesure précise même lors de pics temporaires de tension ou de courant.
Fonctionne sur une alimentation CA standard (avec une alimentation CA/CC à large plage en option), garantissant la compatibilité avec la plupart des systèmes d'alimentation. La conception de l'alimentation électrique minimise la consommation d'énergie, ce qui rend le compteur économe en énergie.
Conforme au protocole international MODBUS-RTU, permettant une intégration transparente avec des systèmes et logiciels de surveillance tiers. La vitesse de communication est réglable, permettant une optimisation pour différentes exigences de transmission de données.
Sortie analogique programmable pour transmettre les données des paramètres électriques à des appareils externes et sortie relais programmable pour déclencher des alarmes ou contrôler des équipements externes. Les sorties sont configurables via un logiciel ou des paramètres manuels.
Couvre tous les paramètres électriques critiques, y compris le courant triphasé, la tension, la puissance active/réactive/apparente, l'énergie, le facteur de puissance et la fréquence. Chaque catégorie de mesure répond à des normes de haute précision pour une collecte de données fiable.
Écran LCD IHD avec cycle multi-paramètres ou sélection manuelle. L'écran est rétroéclairé (en option) pour une visibilité dans des environnements faiblement éclairés, garantissant ainsi une lecture facile des données à tout moment.
Conçu pour fonctionner dans une large plage de températures, le compteur convient aux installations intérieures telles que les salles de distribution électrique, les usines et les bâtiments commerciaux. Sa plage de température de stockage permet un transport et un stockage en toute sécurité dans diverses conditions.
Signal saisir | Connexion | Triphasé à quatre fils/Triphasé à trois fils | |
Tension | Gamme | 400V/100V | |
Surcharge | Dernier : 1,2 multiple Instantané : 2 multiples | ||
Pouvoir consommation | <1VA | ||
Actuel | Gamme | 5A/1A | |
Surcharge | Dernier : 1,2 multiple Instantané : 2 multiples | ||
Pouvoir consommation | <1VA | ||
Fréquence | 40 ~ 65 Hz | ||
Alimentation | AC220V (par défaut) ou AC/DC80-270V | ||
Impulsion d'énergie électrique | Sortie du collecteur de couplage optique passif Largeur d'impulsion fixe 80 mS ± 20 % | ||
Communication | Port de communication RS485, isolation de couche physique Conforme à la norme internationale MODBUS-RTU protocole, vitesse de communication 1200 ~ 9600 Types d'essai N81,E81,O81 | ||
Sortie analogique | Sortie de transmission 0/4 ~ 20 mA ou 0 ~ 5/10 V Réglage programmable de ces éléments et valeurs correspondantes | ||
Sortie relais | Sortie relais programmable/alarme Capacité 5A/250VAC 5A/30VDC Alarme de batterie programmable, entrée de commutation, entrée analogique ou mode à distance | ||
Commutateur de télémétrie | Mesure d'entrée de commutateur de télémétrie, entrée de nœud sec passif Sortie d'alarme de corrélation programmable | ||
Classe de mesure | Courant：0,2 Fréquence：±0,1 Hz Énergie active : 0,5 S Énergie réactive ：1 Entrée analogique : 0,5 | ||
Mode d'affichage | Écran LCD IHD | ||
Environnement | Température de fonctionnement : -10 ~ 55 ℃ Température de stockage : -20 ~ 75 ℃ | ||
Sécurité | Isolation : signal, source d'alimentation, résistance de coque de la borne de sortie > 5 MΩ Résistance : sortie de signal, source d'alimentation, sortie > AC2KV | ||
Dimension | Dimension:96*96 | ||
Idéal pour les usines et les usines de fabrication, le compteur surveille la consommation électrique des équipements de production, aidant ainsi à optimiser la consommation d'énergie et à réduire les coûts opérationnels. Sa capacité de traitement de puissance élevée le rend adapté aux applications de l’industrie lourde.
Adapté aux tours de bureaux , aux centres commerciaux et aux hôtels, le compteur suit la consommation d'énergie dans différents domaines (tels que l'éclairage, le CVC et les ascenseurs). Ces données permettent aux gestionnaires d'installations d'identifier les opportunités d'économie d'énergie et de gérer efficacement la distribution d'énergie.
Parfait pour les salles de distribution d'énergie et les sous-stations, le compteur permet une surveillance en temps réel des paramètres électriques, garantissant la stabilité et la sécurité de l'alimentation électrique. Ses fonctions d'alarme alertent les opérateurs en cas de conditions anormales, évitant ainsi les dommages aux équipements et les pannes de courant.
Peut être utilisé dans les immeubles d'habitation et les communautés résidentielles pour mesurer la consommation totale d'énergie et répartir les coûts entre les résidents. Sa conception multifonction élimine le besoin de plusieurs compteurs à paramètre unique, réduisant ainsi les coûts d'installation et de maintenance.
Protège les équipements critiques du centre de données en surveillant la qualité et la consommation d’énergie. La haute précision du compteur et la transmission de données en temps réel aident à éviter les temps d'arrêt liés à l'alimentation électrique, garantissant ainsi la fiabilité des opérations du centre de données.
Idéal pour les usines et les usines de fabrication, le compteur surveille la consommation électrique des équipements de production, aidant ainsi à optimiser la consommation d'énergie et à réduire les coûts opérationnels. Sa capacité de traitement de puissance élevée le rend adapté aux applications de l’industrie lourde.
Adapté aux tours de bureaux , aux centres commerciaux et aux hôtels, le compteur suit la consommation d'énergie dans différents domaines (tels que l'éclairage, le CVC et les ascenseurs). Ces données permettent aux gestionnaires d'installations d'identifier les opportunités d'économie d'énergie et de gérer efficacement la distribution d'énergie.
Parfait pour les salles de distribution d'énergie et les sous-stations, le compteur permet une surveillance en temps réel des paramètres électriques, garantissant la stabilité et la sécurité de l'alimentation électrique. Ses fonctions d'alarme alertent les opérateurs en cas de conditions anormales, évitant ainsi les dommages aux équipements et les pannes de courant.
Peut être utilisé dans les immeubles d'habitation et les communautés résidentielles pour mesurer la consommation totale d'énergie et répartir les coûts entre les résidents. Sa conception multifonction élimine le besoin de plusieurs compteurs à paramètre unique, réduisant ainsi les coûts d'installation et de maintenance.
Protège les équipements critiques du centre de données en surveillant la qualité et la consommation d’énergie. La haute précision du compteur et la transmission de données en temps réel aident à éviter les temps d'arrêt liés à l'alimentation électrique, garantissant ainsi la fiabilité des opérations du centre de données.
Le compteur mesure une gamme complète de paramètres, notamment le courant triphasé, la tension triphasée, la puissance active/réactive/apparente triphasée, la puissance phase combinée, le facteur de puissance triphasé, la fréquence et l'énergie active/réactive. Cela en fait une solution unique pour la surveillance de l’alimentation.
Le compteur dispose d'un port de communication RS485 qui prend en charge le protocole MODBUS-RTU. Il peut être connecté à des systèmes de surveillance centraux, à un logiciel de gestion de l'énergie ou à des systèmes SCADA via un câble de communication, permettant l'accès et l'analyse des données à distance.
Oui, le compteur utilise une technologie de collecte de courant basée sur un transformateur pour gérer les mesures de courant de haute puissance, ce qui le rend idéal pour les installations industrielles avec de grandes charges de puissance. Sa capacité de surcharge et sa construction robuste garantissent des performances fiables dans les environnements industriels exigeants.
Oui, la sortie relais programmable peut être configurée pour déclencher des alarmes en cas de conditions anormales telles qu'une surtension, une surintensité, un faible facteur de puissance ou une surcharge d'énergie. Les utilisateurs peuvent définir des valeurs seuils via un logiciel, garantissant ainsi que le compteur alerte les conditions pertinentes pour leur application.
Le compteur mesure une gamme complète de paramètres, notamment le courant triphasé, la tension triphasée, la puissance active/réactive/apparente triphasée, la puissance phase combinée, le facteur de puissance triphasé, la fréquence et l'énergie active/réactive. Cela en fait une solution unique pour la surveillance de l’alimentation.
Le compteur dispose d'un port de communication RS485 qui prend en charge le protocole MODBUS-RTU. Il peut être connecté à des systèmes de surveillance centraux, à un logiciel de gestion de l'énergie ou à des systèmes SCADA via un câble de communication, permettant l'accès et l'analyse des données à distance.
Oui, le compteur utilise une technologie de collecte de courant basée sur un transformateur pour gérer les mesures de courant de haute puissance, ce qui le rend idéal pour les installations industrielles avec de grandes charges de puissance. Sa capacité de surcharge et sa construction robuste garantissent des performances fiables dans les environnements industriels exigeants.
Oui, la sortie relais programmable peut être configurée pour déclencher des alarmes en cas de conditions anormales telles qu'une surtension, une surintensité, un faible facteur de puissance ou une surcharge d'énergie. Les utilisateurs peuvent définir des valeurs seuils via un logiciel, garantissant ainsi que le compteur alerte les conditions pertinentes pour leur application.
